راهنمای جامع آشنایی با انواع تابلو برق و استانداردهای آن

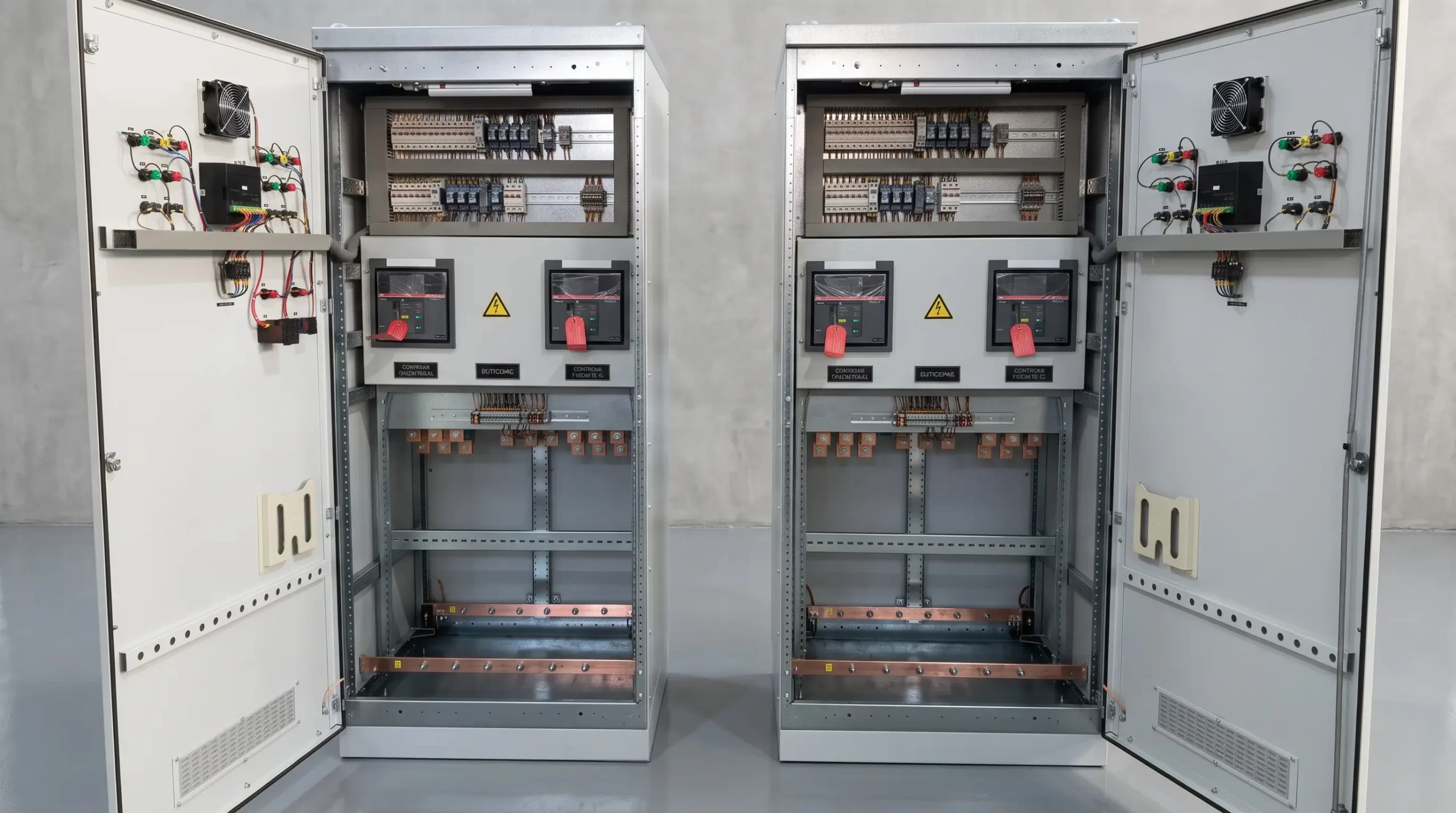

تابلو برق (Electrical Panel) یک محفظه تخصصی برای نصب، سیمبندی و محافظت از تجهیزات الکتریکی و الکترونیکی است. در این محفظه، انواع کلیدها، قطعات کنترلی، تجهیزات حفاظتی و لوازم نمایشگر (مانند نشانگرهای ولتاژ، جریان، فرکانس، توان و کسینوس فی) به صورت یکپارچه نصب میشوند.
هدف اصلی استفاده از تابلوهای برق، علاوه بر مدیریت و توزیع انرژی، جلوگیری از وارد شدن شوک الکتریکی به کاربران و محافظت از تجهیزات حساس در برابر عوامل مخرب محیطی (مانند گرد و غبار، رطوبت و ضربه) است.
استانداردهای بینالمللی تابلو برق
برای تضمین کیفیت و ایمنی، تابلوهای برق بر اساس استانداردهای معتبر جهانی طراحی و تولید میشوند:
-
استاندارد بینالمللی (IEC): در کشورهای عضو کمیسیون الکتروتکنیکی بینالمللی، از استاندارد IEC 60529 برای تعیین درجه حفاظت تابلوها در برابر نفوذ اجسام خارجی و آب (کدهای IP) استفاده میشود.
-
استاندارد آمریکا (NEMA): انجمن ملی تولیدکنندگان برقی در آمریکا، استانداردهایی را برای کلاسهای مختلف تابلو برق منتشر میکند. این استانداردها مواردی نظیر مقاومت در برابر خوردگی، میزان نفوذپذیری در برابر بارندگی و حتی غوطهور شدن در آب را پوشش میدهند.
دستهبندی انواع تابلو برق بر اساس سطح ولتاژ
تابلوهای برق از نظر سطح ولتاژ کاری به دو دسته اصلی تقسیم میشوند:
-
تابلو برق فشار ضعیف (LV): این تابلوها برای کار در سطح ولتاژ زیر ۱۰۰۰ ولت طراحی شدهاند.
-
تابلو برق فشار متوسط (MV): این تابلوها برای محدودههای ولتاژی بین ۱۰۰۰ تا ۳۶,۰۰۰ ولت (۳۶ کیلوولت) ساخته و به کار گرفته میشوند.
انواع تابلو برق فشار ضعیف (LV) بر اساس کاربرد
تابلوهای فشار ضعیف گستره وسیعی از کاربردها را پوشش میدهند و شامل موارد زیر هستند:
-
تابلوهای فرمان موتوری (MCC): طراحی شده برای کنترل، راهاندازی و محافظت از الکتروموتورهای سه فاز.
-
تابلوهای توزیع صنعتی: وظیفه توزیع ایمن و متوازن جریان برق در بخشهای مختلف یک واحد صنعتی را بر عهده دارند.
-
تابلوهای بانک خازنی: برای اصلاح ضریب توان (Cos Φ) و کاهش هزینههای مصرف برق در کارگاهها و کارخانجات استفاده میشوند.
-
تابلوهای توزیع مسکونی: جهت توزیع جریان برق در ساختمانها و واحدهای مسکونی کاربرد دارند.
-
تابلوهای کنترل صنعتی (PLC): مغز متفکر سیستمهای اتوماسیون که برای کنترل اتوماتیک فرآیندهای پیچیده صنعتی استفاده میشوند.
-
تابلوهای مارشالینگ: نقش رابط را ایفا کرده و ارتباط سیگنالی بین تجهیزات سایت و سیستم کنترل مرکزی (DCS) را فراهم میکنند.
کاربرد تابلو برق در صنایع مختلف
بسته به نیاز هر صنعت، ساختار و تجهیزات تابلوها متفاوت است. مهمترین انواع تابلوهای صنعتی عبارتند از:
-
تابلوهای توزیع برق (Distribution Panels): شامل سوئیچها و مدارهای حفاظتی برای توزیع برق در ساختمانهای تجاری و واحدهای صنعتی.
-
تابلوهای کنترل (Control Panels): مختص مدیریت و کنترل عملکرد دستگاهها و ماشینآلات خطوط تولید.
-
تابلوهای اتوماسیون صنعتی (Industrial Automation Panels): مجهز به کنترلرهای برنامهپذیر (PLC)، سنسورها و نمایشگرهای HMI برای اتوماتیکسازی فرآیندها.
-
تابلوهای حفاظتی و ایمنی (Protection & Safety Panels): طراحی شده برای قطع سریع مدار در زمان بروز خطا و حفاظت از جان پرسنل و تجهیزات الکتریکی.
-
تابلوهای توزیع نیرو (Power Distribution Panels): مناسب برای صنایع بزرگ و شامل ترانسها، سوئیچهای قدرت (مانند کلیدهای هوایی) و تجهیزات توزیع جریان بالا.
(نکته: در صنایع حساسی مانند نفت، گاز، پتروشیمی و صنایع شیمیایی، از تابلوهای برق ضد انفجار (EX) و کاملاً سفارشیسازی شده برای کنترل فرآیندهای خاص استفاده میشود.)
