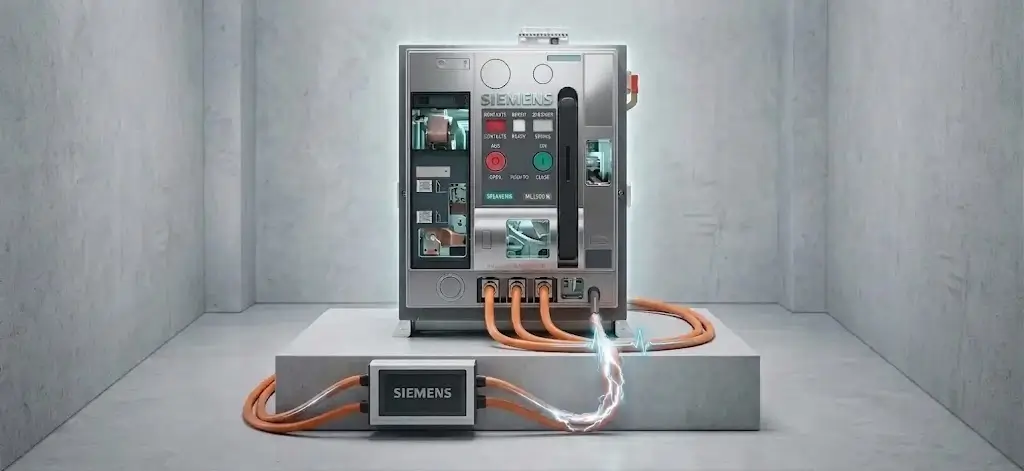

تست تزریق جریان کلید اتوماتیک هوایی

کلید اتوماتیک هوایی زیمنس و تست تزریق جریان: راهنمای عملی برای مهندسین برق

در دنیای مهندسی برق، حفاظت از سیستم‌های توزیع انرژی و تجهیزات حساس صنعتی از اهمیت بالایی برخوردار است. یکی از کلیدی‌ترین تجهیزات در این زمینه، کلید اتوماتیک هوایی زیمنس (Siemens ACB) است که به عنوان یک نگهبان هوشمند برای قطع جریان در زمان بروز خطا عمل می‌کند. اما چگونه می‌توان از عملکرد صحیح این کلیدها در شرایط بحرانی اطمینان حاصل کرد؟ پاسخ این سوال در اجرای دقیق تست تزریق جریان نهفته است. در این مقاله، به بررسی کامل این کلیدها و نحوه انجام این تست حیاتی می‌پردازیم.

کلید اتوماتیک هوایی زیمنس (ACB) چیست؟

کلید اتوماتیک هوایی زیمنس (Siemens Air Circuit Breaker) یک تجهیز حفاظتی قدرت است که برای قطع و وصل مدارهای ولتاژ پایین (low voltage) با جریان بالا طراحی شده است. این کلیدها، که عمدتاً در تابلوهای برق اصلی ورودی و خروجی قرار می‌گیرند، وظیفه حفاظت از سیستم در برابر خطاهایی نظیر اضافه بار (overload) و اتصال کوتاه (short circuit) را بر عهده دارند. این کلیدها دارای واحدهای حفاظتی پیشرفته‌ای هستند که به مهندسان اجازه می‌دهد پارامترهای حفاظت را متناسب با نیازهای خاص سیستم تنظیم کنند.

اهمیت تست تزریق جریان در کلیدهای هوایی

با توجه به نقش حیاتی این کلیدها در حفاظت از تجهیزات گران‌قیمت، اطمینان از عملکرد صحیح واحد تریپ الکترونیکی و مکانیزم قطع آنها بسیار مهم است. حتی اگر تنظیمات کلید به درستی انجام شده باشد، ممکن است در اثر گذشت زمان، شرایط محیطی و یا مشکلات مکانیکی، کلید در زمان حادثه عمل نکند. تست تزریق جریان این امکان را فراهم می‌کند که بدون نیاز به ایجاد یک خطای واقعی در سیستم، عملکرد کلید را در برابر جریان‌های اضافه بار و اتصال کوتاه شبیه‌سازی و تأیید کنیم.

مراحل و انواع تست تزریق جریان

تست تزریق جریان معمولاً به دو روش انجام می‌شود:

1. تست تزریق جریان اولیه (Primary Injection Test): در این روش، جریان واقعی و بالایی (که می‌تواند برابر با جریان نامی کلید یا جریان خطای مورد انتظار باشد) مستقیماً به قطب‌های قدرت کلید تزریق می‌شود. این تست، نه تنها واحد حفاظتی الکترونیکی را آزمایش می‌کند، بلکه عملکرد سنسورهای جریان و مکانیزم‌های مکانیکی قطع را نیز تحت بررسی قرار می‌دهد.

2. تست تزریق جریان ثانویه (Secondary Injection Test): این روش برای آزمایش مستقیم واحد تریپ الکترونیکی (Trip Unit) کاربرد دارد و معمولاً به جریان کمتری نیاز دارد. در این تست، جریان به ورودی واحد حفاظتی اعمال می‌شود تا مشخص شود که آیا در زمان و جریان مشخص شده، فرمان قطع را صادر می‌کند یا خیر. این تست سریع‌تر و ساده‌تر از تست تزریق جریان اولیه است.

پارامترهای قابل اندازه‌گیری در تست

در طول تست تزریق جریان، پارامترهای متعددی اندازه‌گیری و با مقادیر تنظیم شده مقایسه می‌شوند. برخی از این پارامترها عبارتند از:

• جریان اسمی (Rated Current – In): جریان مداومی که کلید برای حمل آن طراحی شده است.

• جریان تنظیم شده اضافه بار بلند مدت (Long-Time Delay Setting – Ir): جریانی که کلید در برابر آن پس از یک زمان طولانی قطع می‌کند.

• زمان تأخیر اضافه بار بلند مدت (tr): مدت زمانی که کلید اجازه می‌دهد جریان Ir قبل از قطع، برقرار بماند.

• جریان تنظیم شده اتصال کوتاه کوتاه مدت (Short-Time Delay Setting – Isd): جریانی که کلید در برابر آن با یک زمان تأخیر کوتاه قطع می‌کند.

• زمان تأخیر اتصال کوتاه کوتاه مدت (tsd): مدت زمانی که کلید اجازه می‌دهد جریان Isd برقرار بماند تا در صورت امکان، حفاظتهای پایین دست عمل کنند (سلکتیویته).

نتیجه‌گیری

کلیدهای اتوماتیک هوایی زیمنس از پیشرفته‌ترین تجهیزات حفاظتی هستند، اما عملکرد آنها زمانی تضمین شده است که به طور دوره‌ای و با دقت مورد آزمایش قرار گیرند. تست تزریق جریان به عنوان یکی از مهم‌ترین تست‌های پیشگیرانه، به مهندسان برق کمک می‌کند تا با اطمینان کامل از عملکرد صحیح سیستم حفاظتی، ایمنی تجهیزات و استمرار برق‌رسانی را حفظ کنند. انجام منظم این تست، راهکاری هوشمندانه برای کاهش ریسک حوادث الکتریکی و آسیب به سرمایه‌های صنعتی است.

این تست در کارخانه پارس سوئیچ بورد انجام شده است .
